高頻X射線探傷機-特種設備
型號 項目 |
YG-B130G |
YG-B160G |
YG-D130G |
產品名稱 |
棒陽極 X 射線探傷儀 |
棒陽極 X 射線探傷儀 |
射線管外置X射線探傷儀 |
下載 |
|
|
|

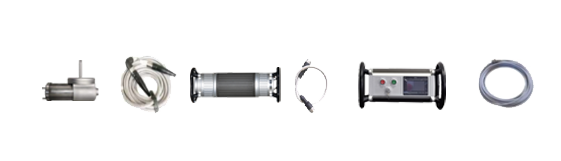

設備照片 |
|
|
|
高壓發生器 |
|||
尺寸（mm） |
φ295×607（mm） |
||
存儲溫度(℃) |
-10℃ - +60℃ |
||
重量 (kg) |
22.4kg |
||
最大功率（kw） |
160кw |
||
電壓范圍（kv） |
70~160（kv） ± 1% |
||
高壓波紋（v/mA) |
＜5.0 v/mA |
||
最大毫安（mA) |
1mA |
||
毫安精度（mA) |
設定值± 1% |
||
溫度漂移 (ppm/℃) |
＜50 ppm/℃ |
||
輸入電壓（v） |
AC190~265v 50~60Hz |
||
高壓發生器輸出連接器 |
R24 |
||
連接電纜 |
|||
高壓電纜輸入（輸出）連接器 |
R24 |
||
高壓電纜（m） |
5m |
5m |
5m |
控制電纜（m） |
25m |
||
電源電纜（m） |
15m |
||
控制器 |
|||
工作溫度 (℃) |
0 ℃- +40℃ |
||
使用環境濕度 |
≤ 85% |
||
儲存溫度 (°C) |
-30 ℃- +70℃ |
||
尺寸（mm） |
Φ264×458（mm） |
||
重量 (kg) |
9.6kg |
||
高壓分辨率（kv） |
0.1kv |
||
毫安分辨率（mA) |
0.1mА |
||
輸入電壓（v） |
AC190~265v ±10% 50~60Hz |
||
保護 |
急停按鈕 |
||
外部接口 |
以太網口 |
||
X 射線管 |
|||
型號 |
金屬陶瓷 X 射線管 |
||
適用范圍（mm） |
φ10.0mm ~ φ48.0mm |
—— |
|
最大管電壓（kv） |
130kv |
160kv |
130kv |
管電流（mA) |
0.3～0.7（mА） |
0.5~2.5（mА） |
0.5~2.5（mА） |
焦點尺寸（mm） |
≤ 0.7 |
||
輸出功率（w) |
130w |
160w |
91w |
靶材 |
W |
||
冷卻方式 |
自然冷卻 |
自動水冷 |
|
輻射角 (°） |
168°×360° |
44° |
|
高壓電纜接頭 |
R24 |
||
